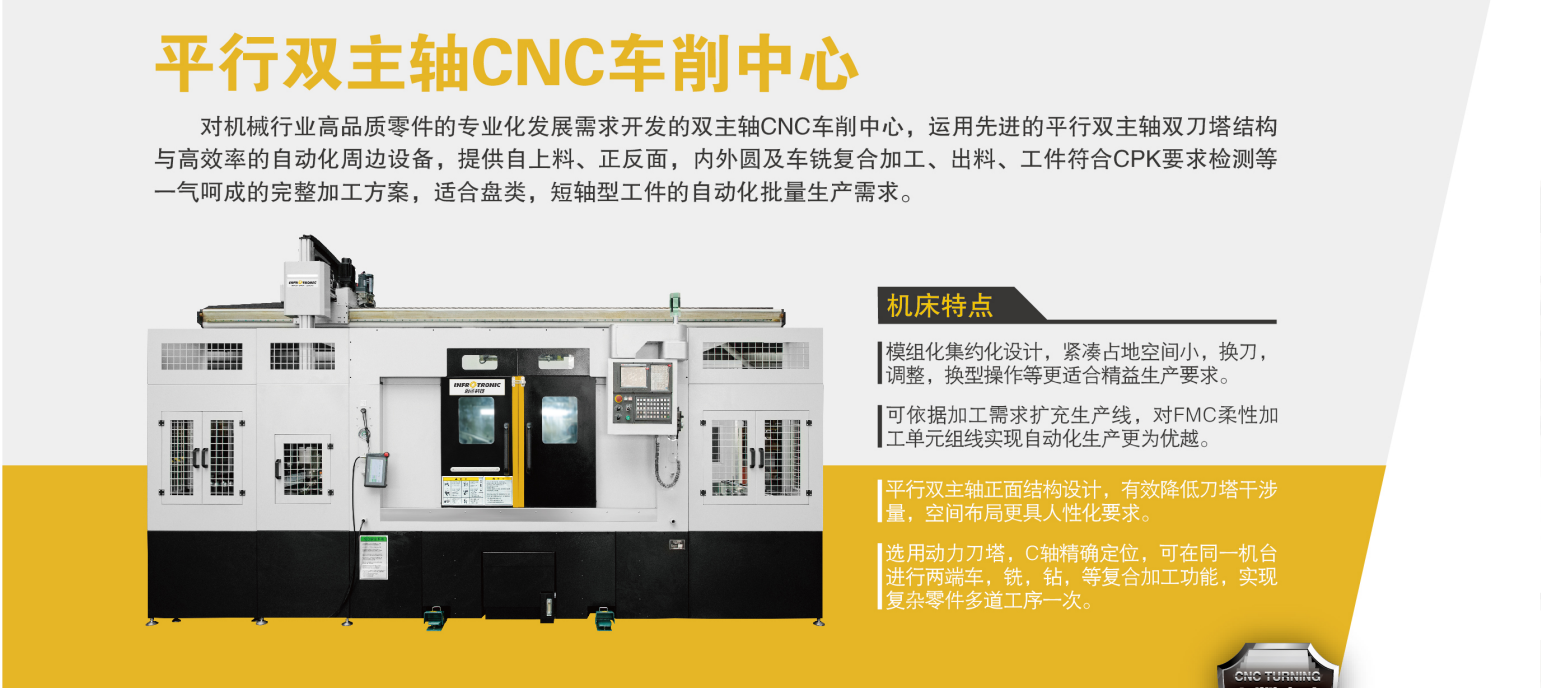

平行雙主軸CNC車削中心
價格
起訂量
1
庫存
所屬分類
TT系列
| 項目 | 單位 | 參數 | |||
| TT10 | TT15 | TT20 | |||
| 加工范圍 | 床身上最大回轉直徑 | mm | φ180 | φ210 | φ320 |
| 最大切削直徑 | mm | φ100 | φ180 | φ280 | |
| 最大加工長度 | mm | 80 | 100 | 110 | |
| X/Z軸行程 | mm | 135/200 | 160/200 | 160/220 | |
| X/Z軸快速進給 | m/min | 24/24 | 24/24 | 30/30 | |
| 主軸 | 主軸最高轉速 | rpm | 5000 | 5000 | 4000 |
| 主電機功率 | kW | 5.5 | 7.5 | 11 | |
| 主軸通孔直徑 | mm | φ45 | φ56 | φ63 | |
| 主軸中心高 | mm | 950 | 950 | 1050 | |
| 主軸鼻端規格 | JIS A2-4 | JIS A2-5 | JIS A2-6 | ||
| 刀架型式 | 形式 | 一 | 伺服刀塔/ 動力刀塔 |
伺服刀塔/ 動力刀塔 |
伺服刀塔/ 動力刀塔 |
| 換刀時間 | sec | 一 | 一 | 0.2 | |
| 外徑刀具 | mm | 20×20 | 25×25 | 25×25 | |
| 鏜刀桿 | mm | φ32 | φ40 | φ40 | |
| X/Z軸伺服電機功率 | kW | 1.2 | 1.8 | 1.8 | |
| X/Z軸伺服電機轉速 | rpm | 3000 | 3000 | 3000 | |
| 冷卻箱容量 | L | 160 | 180 | 200 | |
| 外形尺寸(長×寬×高) | mm | 2420x1600 x1750 |
2650x1700 x1850 |
2900x2150 x1850 |
|

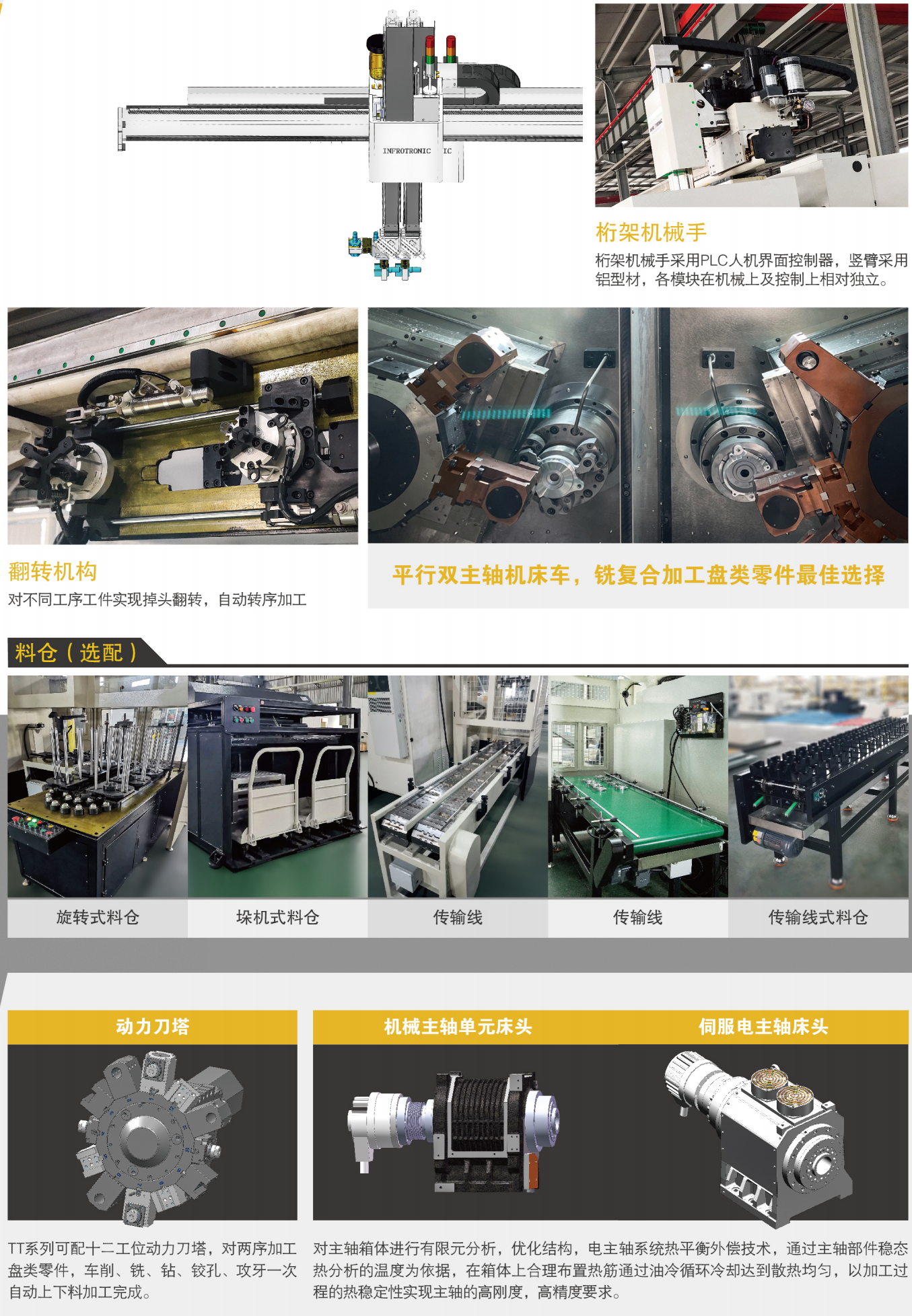

| 三軸桁架式機器人 | |
| 項目 | 參數 |
| Z軸材質(橫梁) | 結構鋼 |
| Z軸傳動方式 | 齒輪齒條 |
| Z軸最大移動速度 | 180(m/min) |
| Z軸驅動方式 | 伺服驅動 |
| Y軸材質(豎臂) | 鋁型材 |
| Y軸傳動方式 | 齒輪齒條 |
| Y軸最大移動速度 | 150(m/min) |
| Y軸驅動方式 | 伺服驅動 |
| X軸材質 | 鋁合金/結構鋼 |
| X軸傳動方式 | 齒輪齒條 |
| X軸最大移動速度 | 60(m/min) |
| X軸驅動方式 | 伺服驅動 |
| 定位精度 | ±0.05(mm) |
| 高速天窗 | 氣缸驅動 |
| 注：①Z軸：左右移動；②Y軸：上下移動； ③X軸：前后移動。 |
|
